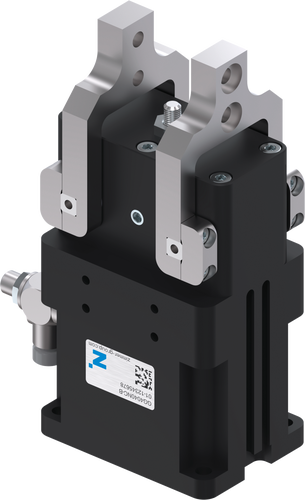

GG4084NC-B

2指张角式抓手
GG4000 系列

用于安装接近开关

设备/选项

（最多）1 千万次循环免维护
弹簧式自锁/常闭
IP64
耐腐蚀
磁场传感器
接近传感器
阻隔空气密封

单边行程	90 [°]
在0°闭合抓取力矩	135 [Nm]
弹簧确保的最小力矩	35 [Nm]
抓斗关闭时的抓取力为0°	3500 [N]
已安装的抓手手指的自最大重	1 [kg]
最大抓手手指长度	175 [mm]
闭合时间	0.27 [s]
张开时间	0.48 [s]
重复定位精度 +/-	0.05 [mm]
操作气压	4 ... 8 [bar]
额定操作气压	6 [bar]
操作温度	5 ... +80 [°C]
每循环耗气体积	220 [cm³]
认证	LABS / REACH / RoHS
根据IEC 60529标准安全保护	IP64
重量	4.7 [kg]

直插接头-快接式 GV1-8X8 传感器和能源供应	直插接头-快接式 GV1-8X8 传感器和能源供应		详情
气压安全阀 DSV1-8 传感器和能源供应	气压安全阀 DSV1-8 传感器和能源供应		详情
带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应	带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应		详情

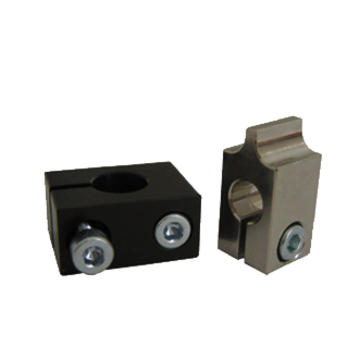

接近开关安装座 KB8-49 配件	接近开关安装座 KB8-49 配件		详情
M8 电感式接近开关 NJ8-E2S 传感器和能源供应	M8 电感式接近开关 NJ8-E2S 传感器和能源供应		详情
倾斜的磁场传感器，电缆0.3 m-插头M8 MFS01-S-KHC-P1-PNP 传感器和能源供应	倾斜的磁场传感器，电缆0.3 m-插头M8 MFS01-S-KHC-P1-PNP 传感器和能源供应		详情
磁场传感器直的，电缆0.3m-插头M8 MFS02-S-KHC-P1-PNP 传感器和能源供应	磁场传感器直的，电缆0.3m-插头M8 MFS02-S-KHC-P1-PNP 传感器和能源供应		详情
2点传感器盖，电缆0.3 m-插头M8 MFS01-S-KHC-P2-PNP 传感器和能源供应	2点传感器盖，电缆0.3 m-插头M8 MFS01-S-KHC-P2-PNP 传感器和能源供应		详情
2点传感器直头，电缆0.3 m-连接器M8 MFS02-S-KHC-P2-PNP 传感器和能源供应	2点传感器直头，电缆0.3 m-连接器M8 MFS02-S-KHC-P2-PNP 传感器和能源供应		详情
双位置传感器，直型，0.3 m 电缆 - M8 插头 MFS02-S-KHC-IL 传感器和能源供应	双位置传感器，直型，0.3 m 电缆 - M8 插头 MFS02-S-KHC-IL 传感器和能源供应		详情
插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应	插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应		详情
插入式直连接头电缆 5 m - M8插头（母头） KAG500B4 传感器和能源供应	插入式直连接头电缆 5 m - M8插头（母头） KAG500B4 传感器和能源供应		详情
插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应	插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应		详情
可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应	可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应		详情
可焊线的插入式直联接头 - M8连接头 S8-G-4 传感器和能源供应	可焊线的插入式直联接头 - M8连接头 S8-G-4 传感器和能源供应		详情
可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应	可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应		详情

H1 油脂个性化	H1 油脂个性化	利用率制药、医疗、化妆品和食品行业包装和生产机械优势材料和涂层经过 FDA 认证不会对产品造成有害污染		详情
防爆保护符合 Atex 标准个性化	防爆保护符合 Atex 标准个性化	利用率在易燃材料环境中使用优势确保过程安全经过认证所有产品和等级均可认证		详情

行程调节螺丝
可调节张开角度
可拆卸中心定位环
独立手指安装
坚固且轻的外壳
硬涂层铝合金
检测槽
用于安装磁性传感器
安装和定位
多个不同的安装面可方便安装
内置保持力安全装置
气缸内置弹簧作为能量储存
位置检测
永久磁铁直接检测活塞运动
安装块
安装接近开关
密封的旋转关节
适用于恶劣环境下
