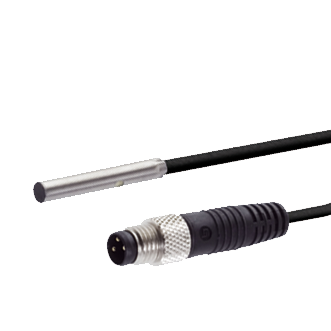

NJ3-E2SK
Inductieve naderingsschakelaars
Serie NJ
Technische gegevens
| Aansluiting | Kabel met stekker |
| Aansluitingstype | Kabel/connector |
| Bouwwijze | Inductieve naderingsschakelaars |
| Bouwmaat | NJ |
| Nominale bedrijfsspanning | 24 [V DC] |
| Nominale bedrijfsstroom | 100 [mA] |
| Nominale isolatiespanning | 75 [V DC] |
| Nominale kortsluitstroom | 100 [A] |
| Nominale werkafstand Sn | 1.00 [mm] |
| Bedrijfsspanning | 10 ... 30 [V DC] |
| Bedrijfsspanning max. | 30 [V DC] |
| Bedrijfsspanning min. | 10 [V DC] |
| Bedrijfsspanningsweergave | Nee |
| Bedrijfstemperatuur | -25 ... +70 [°C] |
| Bedrijfstemperatuur max. | +70 [°C] |
| Bedrijfstemperatuur min. | -25 [°C] |
| Buigradius voor vaste installatie min. | 3xØ |
| Buigradius bij sleepkettinginzetstuk min. | 5xØ |
| Installatietype | vlak |
| Elektrische uitvoering | DC, gelijkspanning |
| Functieweergave | Ja |
| Behuizingsmateriaal | Roestvrij staal |
| Beveiligde schakelafstand Sa | 0,80 [mm] |
| Gewicht | 0.01 [kg] |
| Basisnorm | IEC 60947-5-2 |
| Labellengte | 0.3 [m] |
| Kabel-Ø D | 2.4 [mm] |
| Kortsluitvast | Ja |
| Belastingscapaciteit max. | 150 [μF] |
| Nullaststroom gedempt max. | 5 [mA] |
| Nullaststroom max. | 12 [mA] |
| Nullaststroom ongedempt max. | 2 [mA] |
| Werkelijke schakelafstand Sr | 1 [mm] |
| Restrimpeling max. | 10 [%] |
| Schakeluitgang | PNP |
| Schakelfrequentie | 3500 [Hz] |
| Schakelfunctie | Maakcontact (NO) |
| Beschermingsklasse conform IEC 60529 | IP67 |
| Sensor-Ø | 3 [mm] |
| Spanningsverlies | 2.0 [V] |
| Type connector | M8x1 |
| Diepte | 27 [mm] |
| Omgevingstemperatuur | -25 ... +70 [°C] |
| Polariteitsbescherming | Ja |
| Materiaal van het actieve oppervlak | PBT |
| Materiaal kabelmantel | PUR |
| Herhaalbaarheid | <5 [%] |
| Goedkeuring | CE |
