Grijper voor machinebelading

Uitdaging

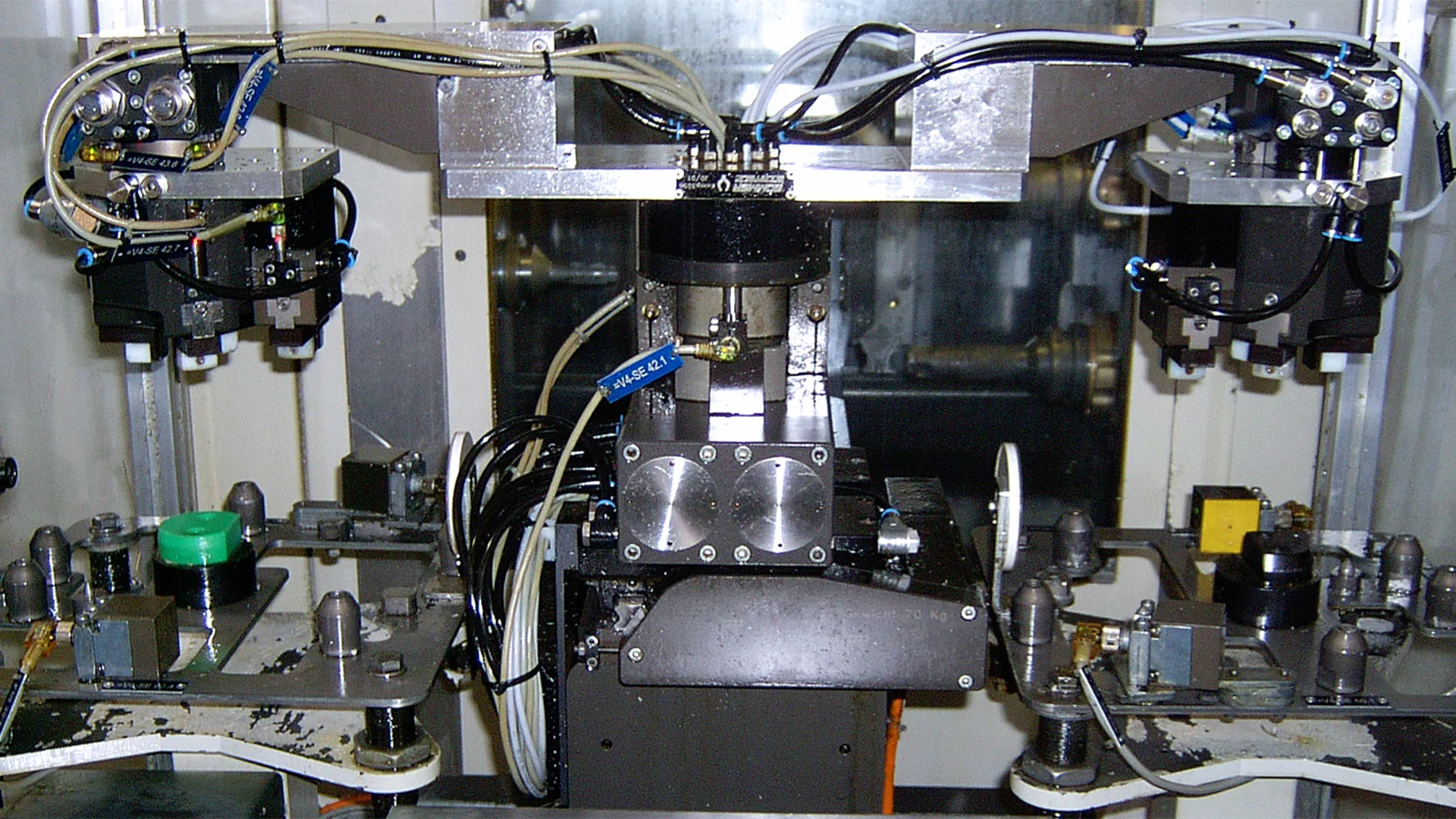

Dit toepassingsvoorbeeld gaat over het intern laden en lossen van werktuigmachines (freesmachines). De bijzondere uitdagingen waren de zeer krappe installatieruimte en het feit dat de werkstukken buiten de bewerkingsruimte moesten worden aangevoerd.

Oplossing

De taak werd opgelost door een ladende Z-slag, die servo-elektrisch was, en een draai-eenheid met een centrale positie, die pneumatisch werd aangedreven. Bovendien zorgde een geïntegreerde leidingloze luchttoevoer voor lage obstakels.

Highlights en technische gegevens
  • IP40
  • Pneumatisch
  • uitwendig grijpen
  • Zwenkhoek instelbaar
  • Grijpkrachtbeveiliging bij veer
Technische gegevens
Type aandrijvingpneumatisch
Grijpkracht max.6400 [N]
GrijpconceptMet kracht sluitend
GrijpbeveiligingVeer
Slag max.20 [mm]
IP-klasseIP40
Systeemgewicht70 [kg]
Werkstukgewicht max.8 [kg]
Werkstuktemperatuur max.80 [°C]
