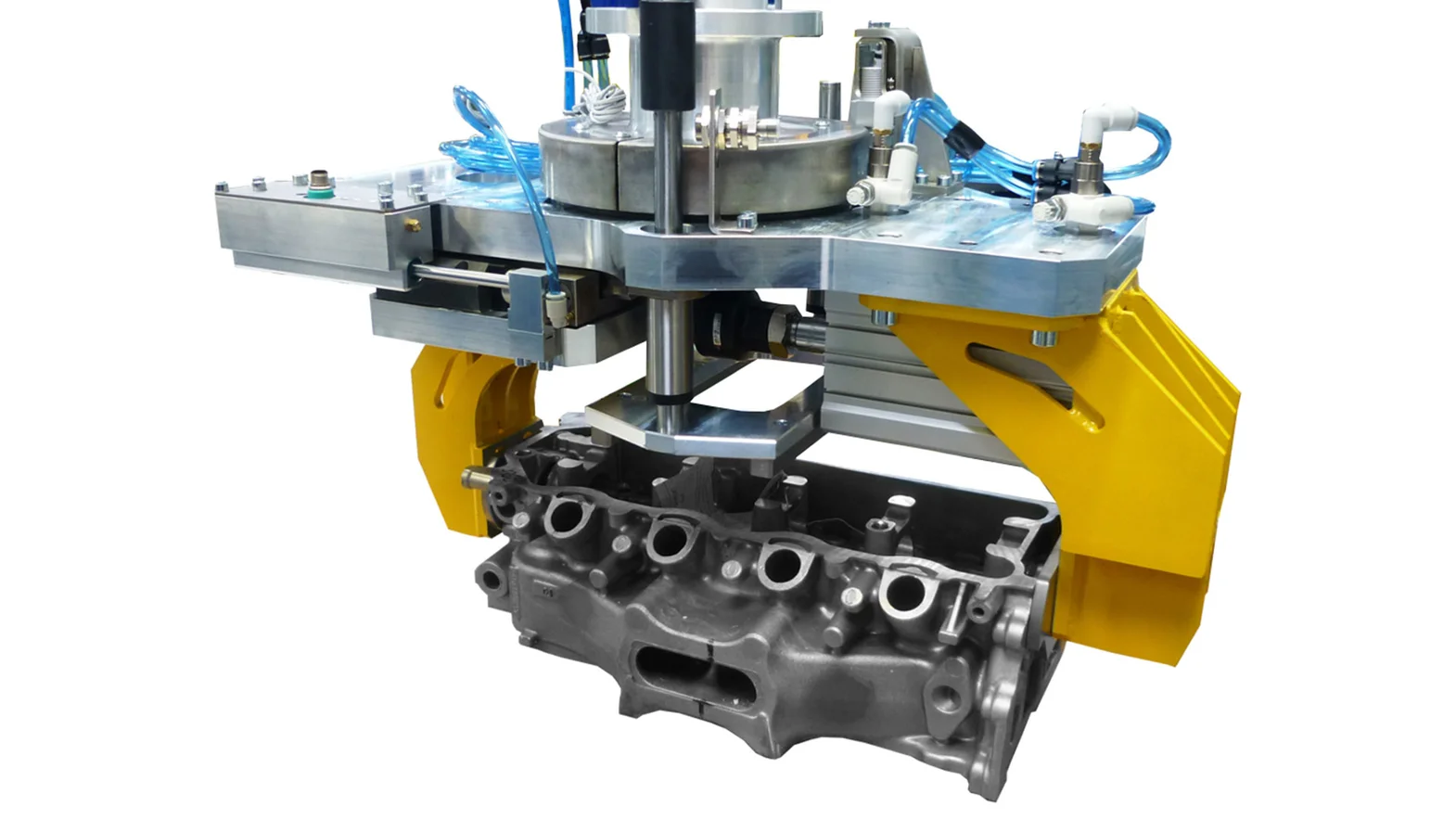

Grijpers voor cilinderkoppen

Uitdaging

In de productielijn voor 4- en 6-cilinderkoppen van een tractorfabrikant moesten werktuigmachines automatisch worden geladen en gelost.

Oplossing

De oplossing bestond in een voor het gewicht geoptimaliseerd grijperontwerp, een handmatig snelwisselsysteem voor de vingers en een verplaatsingsmeetsysteem op de slag voor typeherkenning. Een actieve aandrukker en een geïntegreerde ascompensatie dienden voor de "spannende overbrenging".

Highlights en technische gegevens
  • IP64
  • Pneumatisch
  • uitwendig grijpen
  • Positiebehoud via klemelement
Technische gegevens
Type aandrijvingpneumatisch
Grijpkracht max.3000 [N]
GrijpconceptVormsluiting
GrijpbeveiligingKlemming
Slag max.100 [mm]
IP-klasseIP64
Systeemgewicht42 [kg]
Werkstukgewicht max.15 [kg]
Werkstuktemperatuur max.80 [°C]
