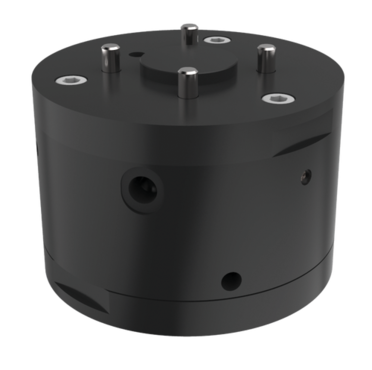

FGR1040
技术数据
| 依据EN ISO 9409-1标准的连接法兰 | TK 40 |
| 水平偏差+/- | 2 [mm] |
| 最大转动角度 | 12 [°] |
| 中心保持力 | 120 [N] |
| 非中心保持力 | 50 [N] |
| 最大操作气压 | 8 [bar] |
| 额定操作气压 | 6 [bar] |
| 操作温度 | 5 ... +80 [°C] |
| 重量 | 0.84 [kg] |
具体优势
- 能源供应
中心定位 - 坚固且轻的外壳
硬涂层铝合金 - 机械手法兰
安装圈符合EN ISO 9409-1标准 - 驱动偏心安装
带摩擦盘的单动气缸 - 驱动中心定位
三个单动气缸的锥形活塞在120°距离 - 能源供应
偏心夹持 - 力的转化
通过锥形/摩擦盘直接且最小的减少能源丧失 - 补偿
位置偏差时无阻力补偿 最大达到+/- 4 mm 补偿行程
