新产品

所有技术领域的创新

滚动浏览



产品扩展

GEP2000 系列

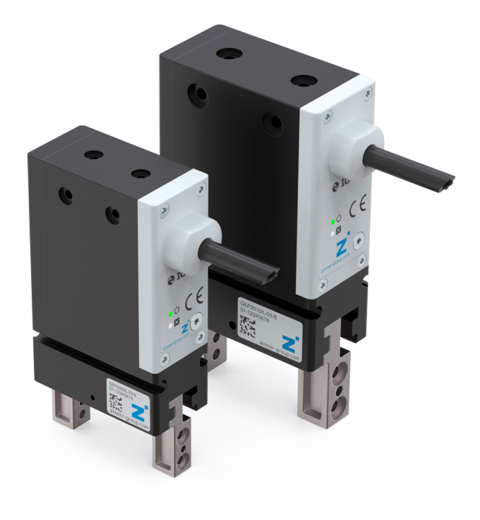

GEP2000 – 第二代

第二代新款就是最成功的电动小零件机械抓手系列。IL-03 款现在具有自由定位功能,因此行程可以灵活地适应工件。这可节省过程中的时间并避免外形干涉。工件丢失检测也是新增功能。连同新款产品,现有的 GEP2000 机械抓手已在机械和软件技术方面进行更新,以便提供更多性能。除了这些创新外,机械抓手还具有久经考验的功能,例如机械式自锁可确保在断电时牢牢抓住工件,在 +/- 0.05 mm 的范围内进行部件识别,可调节的夹持力以及可设置 32 个工件数据记录。

产品

GEP2000 系列

 技术数据
订单号GEP2006IL-03-BGEP2010IL-03-BGEP2013IL-03-BGEP2016IL-03-B
通讯方式IO-LinkIO-LinkIO-LinkIO-Link
可定位
集成式位置识别通过过程数据通过过程数据通过过程数据通过过程数据
夹持力 [N]145200360500
单边行程 [mm]6101316
重量 [kg]0,180,310,540,9

增添结构尺寸

GPH8000 系列

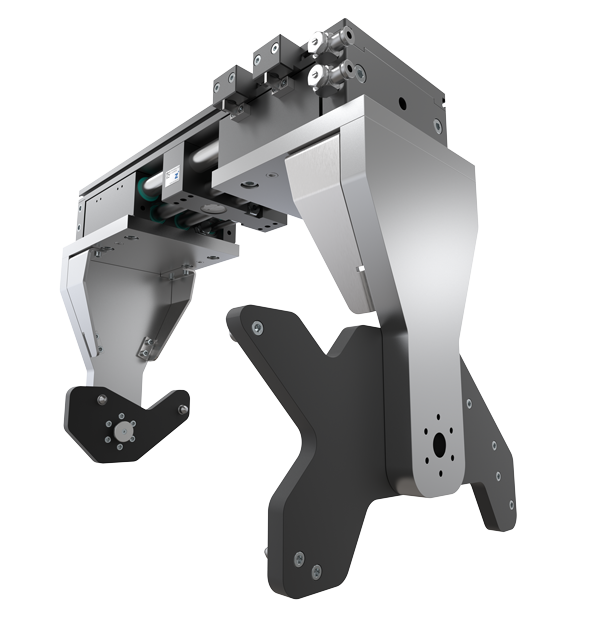

GPH8000 – 两款新的安装尺寸

这两款新的安装尺寸使该产品系列更趋完善。在标准规格中,它们具有防腐蚀保护,在圆形导轨上配备了刮擦器,并采用 IP54 达到最佳密封性。机械抓手可配备总重量高达 90 kg 且最大长度为 900 mm 的抓手手指。GPH8000 机械抓手系列可选择抓手手指同步(-00)或非同步(-30)运动,并可选择配备集成的导轨锁元件,以在压力下降时固定工件。

产品

GPH8200 尺寸型号

 技术数据
订单号GPH82060N-00-AGPH82060CL-00-AGPH82060CL-30-A
夹爪同步运动
单边行程 [mm]606060
闭合/张开抓取力 [N]900/900900/900900/900
重量 [kg]5,76,46,85

订单号GPH82100N-00-AGPH82100CL-00-AGPH82100CL-30-A
夹爪同步运动
单边行程 [mm]100100100
闭合/张开抓取力 [N]900/900900/900900/900
重量 [kg]7,38,18,3

GPH8400 尺寸型号

 技术数据
订单号GPH84080N-00-AGPH84080CL-00-AGPH84080CL-30-A
夹爪同步运动
单边行程 [mm]808080
闭合/张开抓取力 [N]3,300/3,3003,300/3,3003,300/3,300
重量 [kg]33,936,536

订单号GPH84160N-00-AGPH84160CL-00-AGPH84160CL-30-A
夹爪同步运动
单边行程 [mm]160160160
闭合/张开抓取力 [N]3,300/3,3003,300/3,3003,300/3,300
重量 [kg]40,743,543

保修承诺

绝不推托

5000 系列 – 您的首选产品

Zimmer Group 承诺,凭借其所有 GPP 和 GPD5000 全系列机械抓手的“德国制造”品质,提供 24 个月质保期。这适用于所有部件,包括与工件接触部件和磨损件,并且与循环次数无关。该系列不仅在质量和加工方面胜出,还能提供最高性能且普遍通用。

GPP5000   GPD5000   了解更多

STEEL LINEAR GUIDE – 钢制线性导轨

机械抓手搭配钢制线性导轨,采用成熟的线性导轨原理,并结合最先进的密封和涂层技术。为您提供最坚固的机械抓手,并结合目前市场上的防腐蚀工艺且防护等级 高达IP64



ALUMINUM LINEAR GUIDE – 铝制线性导轨

因为它们在技术上优于 T 型槽的机械抓手,且与数齿形导向机械抓手的性能不相上下,因此成为替代方案。它们是“日常型机械抓手”,足以满足大多数应用的需求,可达到 1500 万次循环而无需维护。


两大超级合作伙伴 –

携手打造独特平台

MATCH

MATCH 配备了广泛的功能组合和通用通信接口,可与市场上所有常见的轻型机器人兼容,是一款非常适合协作机器人与常规 6 轴机器人的系统。

产品   了解更多

未来可通过该符号识别 MATCH 组件。

与系统一样多样化 - 应用

无论是移动和协作机械臂,还是全自动应用:用户只需一个灵活系统,便能拥有几乎无限应用,应用范围从生产、安装、仓储物流,到运输和实验室自动化等等。

典型应用包括取放、拣选、包装和码垛、检测和测试。针对工件和夹持搬运任务,有各种不同的机械抓手和真空抓手可供选择。如果需求发生变化,系统可以快速简便地进行调整。

标准化的连接与通信

适用于所有常见的轻型机器人 - 非常适合协作机械臂与常规 6 轴机器人的系统。

使用灵活

任何机器人,任何抓手,任何末端执行器,广泛产品组合实现高度灵活性

安装简易

通过快换装置进行机械连接并使用设置向导完成参数设定。

全面的过程控制

收集、评估并显示包括云连接在内的增值数据。

任何机器人,任何抓手

任何末端执行器

与各种常见的机器人兼容

MATCH 产品组合为所有行业开启了无数应用的可能性。无论您选择哪种模块化解决方案,我们都承诺:It’s a MATCH.
智能连接概念保证机器人和机械抓手之间顺畅的相互配合。

快换功能

手动和自动

每个应用中的全面过程控制

MATCH 保证为您提供全面支持和过程控制 - 从调试到持续运行再到过程监控。用于设置和操作的 Human Machine Interface 功能、收集过程数据/状态监测、评估和可视化以及云连接等数字化服务可为产品生命周期的所有阶段创造附加值。

轻松快速地更换

通过紧凑的快换模块,有两种方式可轻松快速地更换组件。除了在放置架或所谓的机械抓手工作站中进行自动更换外,还可以数秒内完成手动更换。得益于集成在待更换末端执行器上且符合人体工学原理的点击系统,单手便可完成手动更换,同时还能防止更换模块掉落。

标准化接口

快换系统具有多种接口。除了兼容的机械接口和气动连接外,还提供电气接口。由于这种技术开放性使得开发具有多种末端执行器的不同类型的机械臂不再遥不可及。


扩展的产品组合

能源模块

具有新功能的电动能源模块

WER 系列的能源模块具有各种新的有用功能,为快换装置上的工具提供能量和信号。例如,包括多达 16 个非固定端的工具编码、高电流接地放电以及带有用于信号传输的不同连接插头的元件。此外,我们还计划在未来几个月进行进一步的创新,例如非接触式信号传输、带屏蔽的信号传输(例如用于伺服电机)以及多个机械抓手或其他工具的传感器的直接连接。

产品   FAQ

最佳保护

提供了必要的防尘和防溅水保护:能源模块在耦合状态下根据 IP54 受到保护,因此也可在恶劣环境下使用。如果其中一个固定部件不使用,可以采用 IP54 防护元件覆盖。

气动和液压传动

气动和液压传动也有其他创新。能源模块现在具有更多的连接和固定螺纹可供选择,并可在低压、中压和高压范围内运行。


经改良的轴补偿模块

XYR1000 系列

新型线性导轨实现最高负载

XYR1000-B 版本除了采用新的线型导轨外,最重要的是,与前代产品相比,轴补偿模块的技术性能得到了极大改进。由于线性导轨可安装在更靠外的位置,整体导轨装置的长度更长,结构因此变得更加稳定。这样一来,可以吸收更多的力和力矩,而且新的轴补偿模块版本还可以应对更高的冲击载荷。此外,通过增加气缸直径,可将中心保持和偏心保持这两种功能的保持力平均显着提高 35%。

产品

其他安装尺寸

除了之前 1063 到 1160 的安装尺寸外,现在又新增三个安装尺寸。安装尺寸 1040 和 1050 适用于较小的操作重量,而安装尺寸 1200 更适合重载区域。


全新防碰撞装置

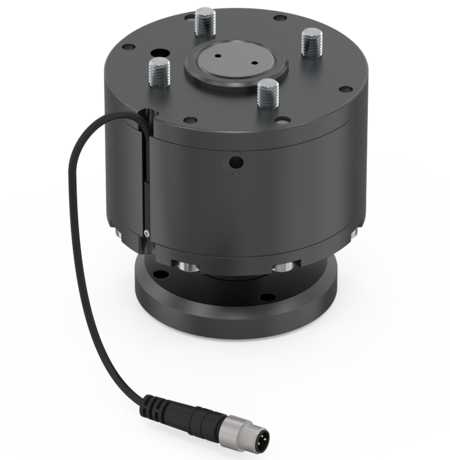

CRR 系列

防止任何方向的碰撞

新的 CRR 产品系列是一种实用的防碰撞装置,它可以在发生碰撞时在多个方向进行补偿运动来防止您的工具或工件损坏。当偏转发生时会发出信号,可用于控制系统以启动紧急停止。 全新的 CRR 系列从当前的 CSR 系列中脱颖而出,具有自动复位功能。弹簧辅助的气动活塞可实现自动复位,以便碰撞后可继续进行工作。然后工具的连接法兰 - 无论方向和位置如何 - 都会返回起始位置。这样设备就可以安全恢复运行,无需靠近移动部件。如果进入设备区域是不允许、不安全或有困难,这也是一项优势。在任何情况下,都能很快地继续工作。

产品

功能强大且用途广泛

技术数据也是另一亮点。与基准相比,在相似的安装空间内,CRR 系列能够提供更大的补偿行程或补偿角度,可为您的应用提供额外的安全性。最大的可承受力和扭矩平均比基准高约 30%,这意味着即使较小的组件也适用于高操作重量。即使结构坚固且功能强大,CRR 系列也适用于敏感应用。通过调控气压,您可以直接影响触发防碰撞装置的力和力矩。


完美的卓越技术

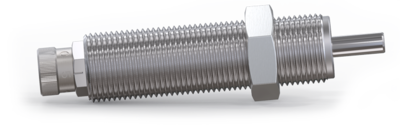

POWERSTOP 工业缓冲器

螺旋槽技术

PowerStop 工业缓冲器采用独创的螺旋槽技术。与带节流孔的传统工业缓冲器相比,逐渐变细的螺旋槽可实现精确且低振动的缓冲效果。由于优化利用,PowerStop 工业缓冲器可以在最小结构空间内实现最大能量吸收。

产品

Adjustable Energy 新系列– 可调式

全新 Adjustable Energy 系列可以实现缓冲过程中能量吸收的无级调节,从而达到最佳设置。除了正常行程版本外,长行程版本也可提供此功能,其中可调节性进一步增加了缓冲装置的应用。

产品选型工具

有多种方法可以为您的应用找到合适的工业缓冲器。Zimmer Group 的在线产品选型工具是一个快速简易的选择。方便的工具可快速做出准确的选择,并结合了计算、选型辅助工具和配置器的功能。使用该软件,用户可以进行所有必要的计算,再根据这些数据从结果栏中进行选择,并为所选产品添加其他配件。

产品搜寻


新增产品规格

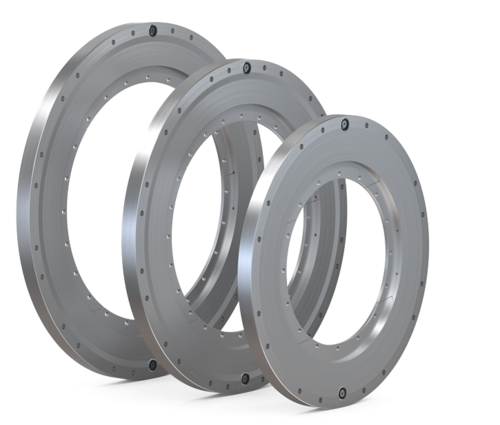

DKHS1000 系列

高动态和使用寿命 - 与扭矩驱动器结合使用的优势

特别是与高动态扭矩驱动器结合使用时,DKHS1000 系列的闭合时间可缩短至 30 毫秒以下。这意味着闭合时间几乎比气动解决方案快 10 倍。

有用的创新且经过验证的作用原理

结合大活塞面积,通过外壳材料预应力可实现高达 8,000 Nm 的保持扭矩。根据客户使用情况,在应用条件下可确认 B10d 值超过 500 万次循环。

产品

不同要求的精度和保持扭矩

保持扭矩是根据用于加工过程的一角秒刚度和依照安全要求所设计的五角秒刚度来设定的。

 技术数据
订单号DKHS1220-00-ADKHS1280-00-ADKHS1320-00-A
保持扭力 5" [Nm]190030003900
保持扭力 1" [Nm]150024002800
轴径 Ø [mm]220280320
最大操作压力/最小操作压力(bar)100/110100/110100/110
闭合时间 [s]0,050,050,05
张开时间 [s]0,030,030,03

新增产品规格

LKE 系列

运行安全和应用领域

夹紧元件的使用范围主要是线性导轨。通过夹紧元件固定导轨,可以在保持夹紧位置的同时吸收高过程力,该力超过线性驱动器的力数倍。其他的应用领域可在自动化、机械工程和汽车行业(例如自动装配站)中。

产品

快速且具有高保持力

依据安装尺寸,LKE 系列具有高达 1,800 N 的极高保持力。而且,全新 LKE 系列最令人印象深刻的是它的速度和在没有动力情况下的保持力。

 技术数据
订单号LKE30XX
保持力 [N]1,100
夹紧宽度 [mm]28,00
驱动方式电动
功能钳制
电压 [V]24
最大电流消耗1,5
关闭时间 [s]0,5
张开时间 [s]0,5

扩大产品组合

ZIMMER GROUP 的电主轴

所有(性能)等级的佼佼者

电主轴是机床、铣床或机械臂末端解决方案的基本组件之一。以机械方式集成的电机解决方案不仅极为紧凑、生产效率高且可实现最大刚度,是获得最高转速和精准同心度的先决条件。为此,Zimmer Group 可提供您完美的产品组合。无论您是需要用于铣床还是加工中心的电机主轴,在我们不同的主轴模块系统中,您可以找到经济型的标准电主轴、中低性能的风冷式主轴、液冷式高性能主轴,以及通过冷却机组、C 轴和连接套件等合适的转换器配件。

产品   了解更多

信息

  • 不同性能范围的风冷和水冷高频主轴
  • 支持的主题如功率选型、能源供应、冷却、集成到控制系统或服务
  • 专业人员进行维修和现场服务
  • 主轴 IO-Link 通信模块可实现状态监测和预测性维护
  • 极高的可靠性、高功率密度和广泛的兼容性

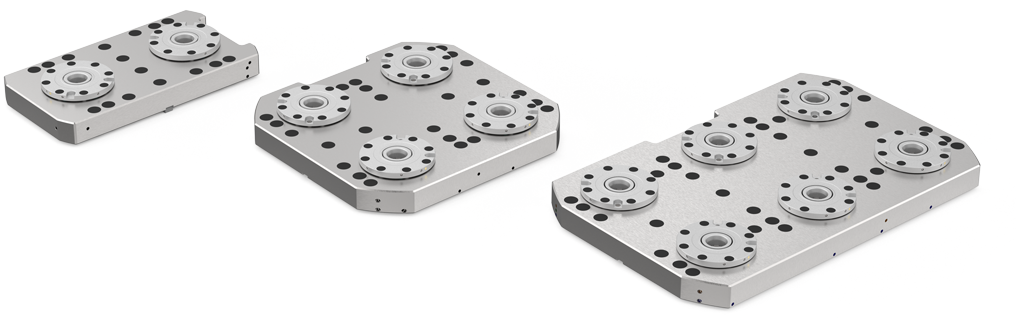

零点夹紧系统

所有功能皆备

在各种应用领域都夹紧可靠

通过 Zimmer Group 零点夹紧系统的模块化结构套件,您可找到满足各种要求的合适系统。除了满足解锁和 PLUS 连接等基本功能的标准版外,另外还有例如自动化生产所需且具有广泛功能的高级版可供选择。

两款产品都采用特别适合螺栓轮廓的夹紧段以仿形夹持方式锁定,形成极为坚硬的系统,能够以最大的重复精度吸收最大的力。可通过各种夹板扩展产品范围,有各种尺寸和不同配置的夹板可供使用。为了提高对单个零点夹紧系统的保护并且避免脏污侵入,可选配能可靠保护螺栓开孔的自动封闭器。

产品   了解更多

最高的重复精度和精确度

由于成熟的设计结构,零点夹紧系统的重复精度为 0.005 mm。由於极高的牵引力和一贯采用硬化不锈钢,该系统实现高精度的抗扭转基础,因此能够稳定易受振动影响的部件。

提高过程安全

零点夹紧系统可减少铣削、车削、金属丝或电火花成型加工、平面或外圆磨削、钻孔、激光和测量时的错误。免维护的设计结构也有助于实现卓越的过程安全。

提高生产力

通过流程自动化,零点夹紧系统在确保所需精度的同时,也能显著提高生产力。机器设置时间最多可减少 90%,系统的清洁和维护费用降到最低。通过选项,将一个工件夹紧系统内的多个连续流程连接到不同加工单元中,并用相同几何形状的夹紧系统进行装备,从而产生前所未有的协同效应。带有零点夹紧系统的工件载体在整个加工流程中与生产零件长时间在一起,从而确保最佳精度和成本效益。


复杂组件

木材加工

灵活无限

25 多年以来,Zimmer Group 一直是木材加工领域最具创造力的企业之一。在 90 年代和 2000 年代,我们以智囊团和 OEM 供应商的身份,以许多开创性的解决方案,例如全球首个加工头上的 E 接口,引领市场新潮流。现今,我们为工艺链提供成熟的高科技产品,专注于最大的灵活性、可扩展性和生产力。为此,我们采用最新的开发技术和模拟方法,例如数字孪生,并在此基础上设计和实现具有最大灵活性的全套生产和装配单元。

了解更多   示例设备

产品优势

  • 可实现加工模块上各种功能的模块化多功能机头
  • 结构视项目而定,可最大程度减少空间要求和换刀工作
  • 用于工件搬运的气动式两指机械夹爪
  • 单独和批量钻孔加工的钻孔装置
  • 支脚安装模块
  • 安装和拧紧铰链装配板的单元
  1. 机器人的连接法兰
  2. 水平和垂直钻孔的 10 头钻孔装置
  3. 用于橱柜地板的工件机械抓手
  4. 支座安装模块
  5. 装配板安装模块

0EOAT 解决方案

电动汽车

您在电动汽车领域的合作伙伴

电动汽车的制造对生产技术提出全新要求。以经济有效的模式生产电池单元和电池组是该市场成功增长的重要因素之一。实现高度自动化至关重要,这在发动机生产领域已是有目共睹。最佳制造技术的竞赛早已如火如荼地展开。Zimmer Group 是电池生产、模块组装和电机制造领域许多知名优质制造商的开发和系统合作伙伴。

系统技术    移动技术系统展厅

  1. 组装转向机构
  2. 组装电池模组
  3. 组装电池组
  4. 组装转子/ 定子

系统技术

结合专业知识

为各行业提供完整的解决方案

系统技术业务领域整合了 Zimmer Group 所有技术领域的专业知识,为客户提供完整的解决方案,从机械臂末端工具、过程自动化的复杂模块,再到最先进生产系统的灵敏单元,应有尽有。四大重点范围: 驱动、自动化、消费品及物流。系统技术通过创新和可靠的自动化解决方案,支持终端客户和系统集成商实现他们的生产要求。竭力为客户提供支持 - 从概念阶段到实施及后续 - 对我们而言理所当然。

系统技术

System-Showroom 展示来自实践的解决方案示例

您想要参考资料或来自实践的想法吗?System-Showroom 内容会不断扩增,除了提供许多应用示例外,还有系统技术项目的图像全面概述。

System-Showroom


产品世界和新闻资讯

全天候

我们的虚拟展台

参观我们的虚拟展台可为您带来诸多优势。与参观展会相比,您无需支付任何费用。免去了门票、差旅和酒店等费用。您可以随时 24/7 全天候在办公室或 Homeoffice 轻松地在线访问我们的虚拟展台。与我们的员工在线会面,并直接或使用联系表格轻松提出您的问题。

虚拟展台

参观展会

非常值得参观的虚拟 Showroom。
通过以下功能我们保证能以虚拟方式激发您的灵感:

  • 可旋转展台。360°穿越我们六个技术领域及公司
  • 可点击的热点和简要信息。所有展品都可以数字方式体验,通过内容窗口展示我们产品的相应优势。再次点击,您可通过更多图片和数据表了解更多详情。您需要更多信息吗?我们的视频演示可提供您更多帮助。
  • 令人印象深刻的数字展品。产品置放在可旋转的 3-D 模型中,因此可以从各个角度观看
  • 提供多种语言的内容。我们的虚拟展台的所有信息都可以在 Zimmer Group 的通讯语言中使用:德语、英语、法语、意大利语、波兰语、斯洛伐克语、西班牙语、中文和韩语。
