GSI206

内O型圈装配抓手
GSI 系列

  • 专注于重点
    只购买您需要的 -独立标准化的内O型圈安装抓手
  • 可调节O型圈拉伸行程
    防止O型圈过度拉伸,保证统一的产品质量
  • 磁性传感器技术
    终端位置检测使您有更短循环周期, 并且可结合在控制系统中
添加到需求购物车 添加到比较
设备/选项
  • (最多)5 百万次循环免维护
  • IP30
  • 磁场传感器
技术数据
每指最小可调节行程6 [mm]
每指最大可调节行程20 [mm]
单边张开最小可调节行程1 [mm]
单边张开最大可调节行程6 [mm]
推出行程5 [mm]
张开力240 [N]
线径1mm建议抓取尺寸11-45 [mm]
线径2mm建议抓取尺寸20-130 [mm]
线径3mm建议抓取尺寸32-130 [mm]
线径4mm建议抓取尺寸42-100 [mm]
手指数量6 [Anzahl]
最小操作气压3 [bar]
最大操作气压8 [bar]
额定操作气压6 [bar]
最低操作温度5 [°C]
最高操作温度+80 [°C]
根据IEC 60529标准安全保护IP30
重量1.1 [kg]

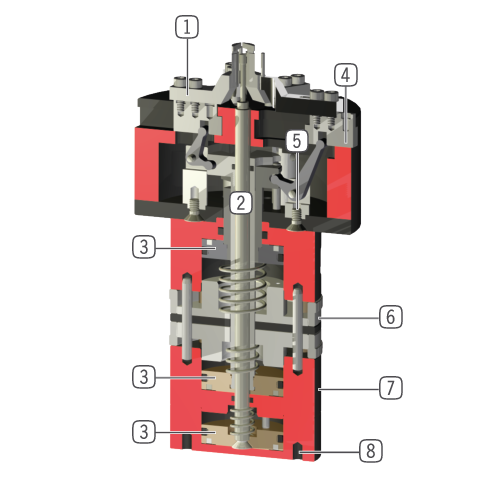

具体优势
  1. 撑开手指
    用来将O型圈放入工件槽内
  2. 退料器(活塞销)
    用来推出O型圈
  3. 由三个单动气缸推动
    抓取指驱动 撑开指驱动 退料器驱动
  4. 抓取手指
    用来抓取O型圈
  5. 力的转化
    通过杠杆和连接销实现
  6. 抓取手指的行程调节
    防止O型圈在装配时过度撑开
  7. 撑开手指的行程
    可调节O型圈张开大小尺寸
  8. 安装和定位
    轴向, 在抓手底部
