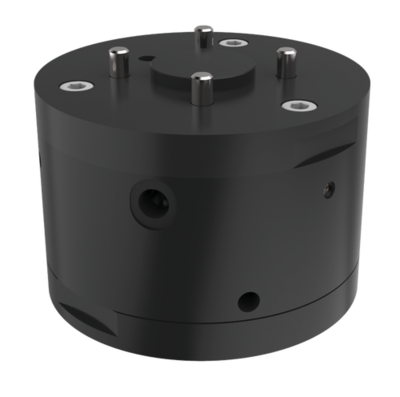

轴补偿模块
FGR 系列

  • 轻便灵活连接过程
    轻便灵活,您可最短的时间内快速完成精密的连接动作
  • 单作用气缸
    便易简单的控制并减少排管
  • 可中心或偏心固定
    为了达到最完美工序, 您可以根据需要锁紧或中心锁紧均衡器位置
安装尺寸: FGR1040
订单号依据EN ISO 9409-1标准的连接法兰建议负载水平偏差+/-
FGR1040PCD 4010 [kg]2 [mm]
安装尺寸: FGR1050
订单号依据EN ISO 9409-1标准的连接法兰建议负载水平偏差+/-
FGR1050PCD 5020 [kg]4 [mm]
  1. 能源供应
    中心定位
  2. 坚固且轻的外壳
    硬涂层铝合金
  3. 机械手法兰
    安装圈符合EN ISO 9409-1标准
  4. 驱动偏心安装
    带摩擦盘的单动气缸
  5. 驱动中心定位
    三个单动气缸的锥形活塞在120°距离
  6. 能源供应
    偏心夹持
  7. 力的转化
    通过锥形/摩擦盘直接且最小的减少能源丧失
  8. 补偿
    位置偏差时无阻力补偿 最大达到+/- 4 mm 补偿行程
