SWM1035
Haakse zwenkeenheid
Serie SWM1000
"De slanke"
- Geoptimaliseerd ontwerp
Aangepast aan een portaalas, kunt u de eenheid ruimtebesparend in uw machinelading integreren - Grote montageflens
Het grote schroefvlak vereenvoudigt uw constructie en maakt een veilige bevestiging van de vervolgwerktuigen mogelijk - Probleemloze continue werking
Onze compromisloze kwaliteit "Made in Germany" garandeert tot 10 miljoen cycli zonder onderhoud.
Uitrusting/opties
10 milj. cycli zonder onderhoud (max.)
Eindpositiedemping Powerstop
IP30
Magneetveldsensor
Positioneerbaarheid 2 posities- Positioneerbaarheid 2 posities
Technische gegevens
| Zwenkhoek | 90 [°] |
| Zwenkhoek instelbaar +/- | 3 [°] |
| Draaimoment 0° | 10 [Nm] |
| Draaimoment 45° | 7 [Nm] |
| Draaimoment 90° | 10 [Nm] |
| Herhaalbaarheid +/- | 0.01 [°] |
| Zwenktijd zonder aangekoppelde last | 0.3 [s] |
| Bedrijfsdruk | 3 ... 8 [bar] |
| Nominale bedrijfsdruk | 6 [bar] |
| Bedrijfstemperatuur | 5 ... +80 [°C] |
| Cilindervolume per cyclus | 55 [cm³] |
| Goedkeuringen | LABS / REACH / RoHS |
| Beschermingsklasse conform IEC 60529 | IP30 |
| Gewicht | 1 [kg] |
Individualiseringen
 | Voordeel
Voordeel
| Details | ||
 | Voordeel
Voordeel
| Details |
Opbouw in doorsnede
- Bevestiging en positionering
- Aandrijving
dubbelwerkende pneumatische cilinder - Smoorschroefverbinding
voor snelheidsregeling Inbegrepen in de levering - Instelbare eindpositie
+/- 3° instelbare eindpositie - montageflens
Voor de verbinding van de klantspecifieke toepassingen - Krachtoverbrenging 90° zwenken

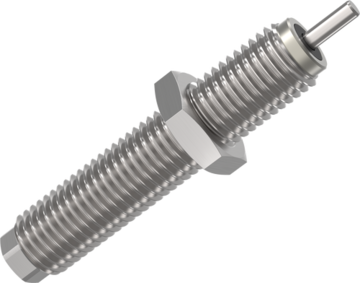

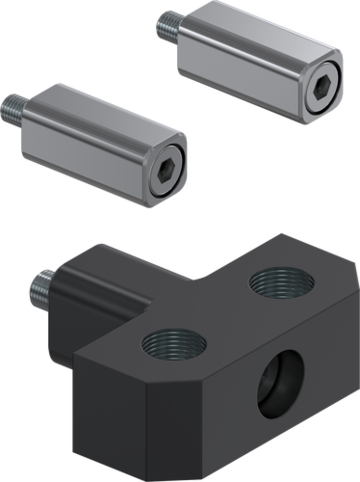

Kniegelenkprincipe - Gepatenteerde, hydraulische schokdempers
Verstelbare eindpositiedemping
